Master EKO 3 ve 9 ile Termal Uygulama Kılavuzu
Alan hazırlığı, ısıtma hesabı, sıcaklık takibi ve güvenlik raporu
Önemli kullanım notu: Bu doküman genel bir planlama ve bilgilendirme kılavuzudur. Master EKO 9 bir sıcak hava ısıtıcısıdır; tek başına onaylı bir haşere kontrol veya dezenfeksiyon sistemi olarak değerlendirilmemelidir. Zararlı türüne göre gerekli sıcaklık ve maruziyet süresi, profesyonel uygulama planıyla doğrulanmalıdır. Cihazın elektrik, çalışma ve güvenlik talimatlarında üretici kılavuzu ve ürün etiketi esas alınmalıdır.
1. Uygulama Prensibi
Termal uygulamanın başarısı yalnızca oda havasını ısıtmaya bağlı değildir. Isının odanın en soğuk noktalarına ve hedeflenen eşya/alanlara yeterli süre ulaşması gerekir. Bu nedenle sıcaklık, yalnızca cihaz çıkışında veya odanın ortasında değil, uygulama planında belirlenen kritik noktalarda ölçülmelidir.
- Isı kaynağı: Master EKO 9 sıcak hava üretip ortama verir.
- Dağılım: Oda geometrisi, eşyaların yerleşimi ve hava dolaşımı sıcaklık farkları oluşturabilir.
- Kontrol: Termostat ve bağımsız ölçüm problarıyla sıcaklıklar izlenir.
- Maruziyet: Süre, hedef sıcaklık kritik soğuk noktalara ulaştıktan sonra başlatılır.
2. Isıtma Yükü ve Süre Hesapları
2.1 Oda hacminin hesaplanması
Oda hacmi (m³) = Uzunluk (m) × Genişlik (m) × Yükseklik (m)
Örnek: 5 m × 4 m × 2,7 m ölçülerindeki bir odanın hacmi: 5 × 4 × 2,7 = 54 m³.
2.2 Havanın teorik ısıtma enerjisi
Qhava (kWh) = 0,000335 × V (m³) × ΔT (°C)
ΔT = hedef sıcaklık − başlangıç sıcaklığı
Bu yaklaşık formül, yalnızca odadaki havanın duyulur ısı artışını hesaplar. Duvarlar, zemin, tavan, mobilyalar, sızıntılar ve dışarıya olan ısı kayıpları hesaba dahil değildir.
Örnek: 54 m³ oda, 20 °C başlangıç ve 55 °C hedef için ΔT = 35 °C olur. Qhava = 0,000335 × 54 × 35 ≈ 0,63 kWh. Bu değer toplam uygulama enerjisi değildir; gerçek ısıtma ihtiyacı genellikle bundan daha yüksektir.
2.3 Teorik minimum ısınma süresi
t (saat) = Q (kWh) ÷ Petkin (kW)
Burada Petkin, ortama gerçekten aktarılan net ısı gücüdür. Cihazın nominal gücü, elektrik beslemesi, termostatın devreye girme sıklığı ve ısı kayıpları nedeniyle gerçek süre teorik hesaptan farklı olur.
Örnek: Yalnızca 0,63 kWh’lik hava ısıtma yükü ve varsayımsal 9 kW net güç kullanılırsa teorik süre 0,63 ÷ 9 ≈ 0,07 saat (yaklaşık 4 dakika) çıkar. Bu, gerçek bir odanın 4 dakikada hedef sıcaklığa ulaşacağı anlamına gelmez; eşya ve yapı elemanları ile ısı kayıpları bu hesabın dışında kalır. Gerçek süre sahada ölçülmelidir.
2.4 Isı kaybı hesabı
Q̇kayıp (kW) ≈ U × A × ΔT ÷ 1000
U: yapı elemanının ısı geçirgenlik katsayısı (W/m²K)
A: yüzey alanı (m²)
ΔT: iç-dış sıcaklık farkı (K veya °C)
Oda dış yüzeyleri ve hava sızıntıları ısı kaybını artırır. U değerleri, yüzey alanları ve hava değişim miktarı bilinmeden cihaz kapasitesi veya kesin ısınma süresi yalnızca oda hacminden hesaplanamaz.
2.5 Sıcaklık artış hızının sahada hesaplanması
Ortalama sıcaklık artış hızı (°C/saat) = (Tson − Tilk) ÷ geçen süre (saat)
Örneğin ölçüm noktası 1 saatte 22 °C’den 31 °C’ye yükselmişse artış hızı 9 °C/saat olur. Bu değer yalnızca ölçüm yapılan nokta ve zaman aralığı için geçerlidir; tüm odaya genellenmemelidir.
3. Uygulama Öncesi Alan Hazırlığı
- Kaçış yolları: Menfez, baca ve kapı altı gibi açıklıkları, yüzeye ve beklenen sıcaklığa uygun malzemelerle kapatın. Bina havalandırma, yangın güvenliği ve gerekli hava tahliyesi koşullarını ihlal etmeyin.
- Isıya duyarlı ve tehlikeli ürünler: Aerosol kutuları, çakmaklar, mumlar, yanıcı sıvılar, basınçlı kaplar, yangın söndürücüler, kozmetik ve gıda ürünleri, hassas tablolar, evcil hayvanlar ve akvaryumları alandan çıkarın.
- Elektronik ve hassas ekipman: Üretici sıcaklık sınırlarını kontrol edin; mümkünse hassas cihazları alandan çıkarın. Kalan cihazları kapatıp fişten çekin.
- Hava dolaşımı: Dolap ve çekmece kapaklarını açın; kıyafetleri aralarında hava dolaşacak biçimde ayırın. Şilteleri güvenli biçimde hava alacak konuma getirin.
- Hafif eşyalar: Kâğıt, tül ve benzeri eşyaları sabitleyin. Hava girişini/çıkışını kapatabilecek malzemeleri cihazdan uzak tutun.
- Yangın güvenliği: Yanıcı malzemeleri uzaklaştırın ve cihazın çevresinde üretici tarafından belirtilen açıklıkları koruyun. Uygun yangın algılama ve acil müdahale düzeni sağlayın.

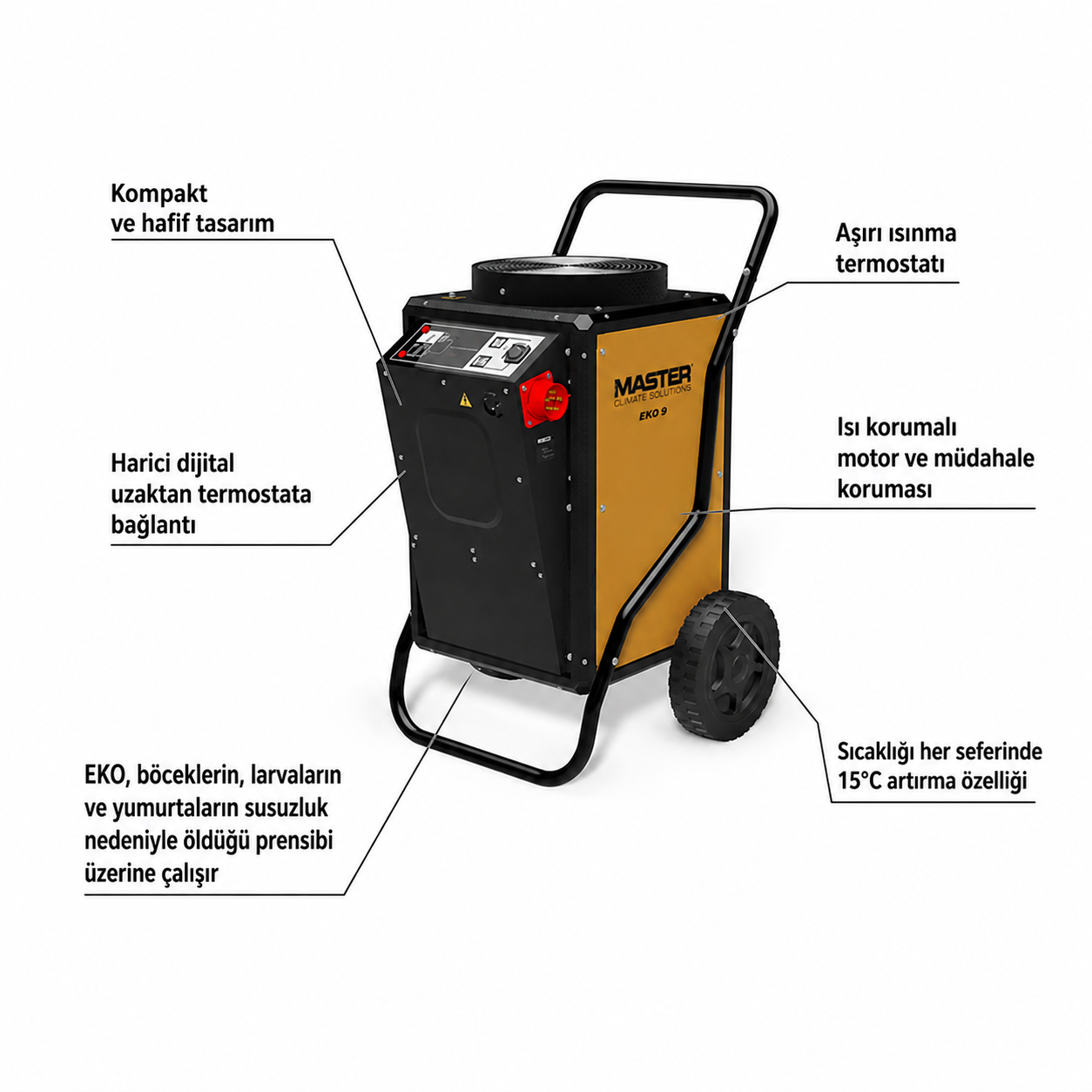

4. Master EKO 9 Kurulumu
- Konum: Cihazı düz, sağlam ve ısıya dayanıklı zeminde dik konumlandırın. Hava giriş ve çıkışlarını kapatmayın; üretici kılavuzunda belirtilen mesafeleri koruyun.
- Elektrik beslemesi: EKO 9 bağlantısını cihaz etiketindeki gerilim, faz, akım ve koruma değerlerine göre yapın. Üç fazlı besleme ve bağlantı, yetkin elektrik personelince kontrol edilmelidir.
- Kablo ve koruma: Kablo, fiş/priz, sigorta ve kaçak akım koruması cihazın etiket değerlerine ve yerel elektrik kurallarına uygun olmalıdır. Kesit veya koruma elemanı yalnızca genel bir tahmine göre seçilmemelidir.
- Uzatma kablosu: Mümkünse kullanmayın. Gerekliyse kablo tipi, uzunluğu ve kesiti elektrik personelince yük ve kurulum koşullarına göre belirlenmeli; kablo tamamen açılmalıdır.
- THK termostat: THK termostatın EKO 9 ile uyumunu doğrulayın. Prob ucunu uygulama planındaki kritik/soğuk noktaya yerleştirin; sıcak hava çıkışına doğrudan maruz bırakmayın.
- Ön kontrol: Cihazın dış hasarını, bağlantıları ve hava yollarını kontrol edin. Fan ve ısıtma başlatma sırasını üretici talimatına göre uygulayın.
5. Isıl Uygulamanın Yürütülmesi
5.1 Isıtma ve rampa aşaması
- Cihazı üretici kılavuzunda belirtilen sırayla çalıştırın.
- Termostat hedefini yalnızca cihaz/termostat kılavuzu ve uygulama planının izin verdiği değere ayarlayın. 55 °C, 50–60 °C veya başka bir hedef değer bu dokümanda evrensel reçete olarak verilmemektedir.
- Oda sıcaklıklarını birden fazla ölçüm noktasından takip edin. Prob değerlerini ve saatleri kaydedin.
- Isıtma sırasında alanı gözetimsiz bırakmayın; erişimi kısıtlayın ve güvenlik kontrollerini sürdürün.
5.2 Hedef sıcaklıkta bekleme
Uygulama planında belirtilen kritik ölçüm noktaları hedef sıcaklığa ulaştığında maruziyet süresi başlatılır. Sıcaklık hedef aralığın altına düşerse veya ölçüm/cihaz arızası olursa süreyi uygulama sorumlusunun prosedürüne göre değerlendirin ve kaydedin. Termostatın ısıtıcıyı devreden çıkarma ve fanı sürdürme davranışı ilgili ekipman kılavuzundan teyit edilmelidir.
Önceki metindeki süre ve sıcaklık notu: 50–60 °C’de kesintisiz 4–6 saat ve 2–4 saat ısınma ifadeleri hedef zararlı, yaşam evresi, ölçüm noktası, eşya yükü ve ekipman koşulları doğrulanmadan uygulanmamalıdır. Bunlar üretici onaylı EKO 9 kapasite değerleri veya tüm uygulamalar için garanti edilen sonuçlar değildir.
6. İzleme ve Kayıt Formu
| Kayıt alanı |
Yazılacak bilgi |
| Uygulama alanı |
Oda/alan adı, yaklaşık ölçüler ve hacim (m³) |
| Başlangıç koşulları |
Başlangıç sıcaklığı, dış ortam koşulları, kapı/pencere durumu |
| Cihaz bilgisi |
Master EKO 9 seri/etiket bilgisi ve bağlantı kontrolü |
| Ölçüm noktaları |
Her probun konumu; özellikle en soğuk olduğu düşünülen noktalar |
| Zaman-sıcaklık |
Saat, ölçüm noktası ve sıcaklık değerleri |
| Uygulama süresi |
Planlanan hedefe ulaşma zamanı, maruziyet başlangıç/bitiş zamanı |
| Olay ve sapmalar |
Elektrik kesintisi, sıcaklık düşüşü, cihaz durması veya düzeltici işlem |
7. Uygulama Sonrası
- Soğutma: Isıtmayı durdurma ve fanla soğutma adımlarını EKO 9 kılavuzuna göre uygulayın. Cihazı doğrudan prizden çekmeyin; üreticinin tarif ettiği soğutma sırasını tamamlayın.
- Enerjiyi kesme: Soğutma ve kapatma tamamlandıktan sonra cihazı güvenli biçimde enerjisiz bırakın.
- Alanı soğutma: Sıcak yüzey ve hava risklerini değerlendirin; alanı kontrollü olarak soğutun ve ani sıcaklık değişiminden etkilenebilecek eşyaları gözetin.
- Havalandırma ve temizlik: Alan güvenli sıcaklığa indikten sonra havalandırın. Kalıntıları uygun kişisel koruyucu donanımla temizleyin.
8. Güvenlik Uyarıları
- Sıcak hava çıkışına yaklaşmayın ve çıkışı insanlara, hayvanlara, kablolara, yanıcı maddelere veya hassas yüzeylere yöneltmeyin.
- Elektrik bağlantısı ve arıza müdahalesini yetkin personele yaptırın. Hasarlı kablo veya uygun olmayan bağlantı ekipmanı kullanmayın.
- Hava giriş ve çıkışlarını daima açık tutun; cihazı perde, kumaş, kâğıt ve yanıcı malzemelerden uzak konumlandırın.
- Cihaz aşırı ısınma korumasına geçerse enerjiyi kesin, soğumasını bekleyin ve hava akışı/arıza nedenini giderin. Reset işlemini yalnızca üretici kılavuzu tarif ediyorsa uygulayın.
- Uygulama sırasında uygun yangın güvenliği önlemleri alın ve cihazı gözetimsiz bırakmayın.
- Uygun hedef sıcaklık ve süre, haşere kontrol uzmanı tarafından zararlı türüne ve gerçek ölçüm kayıtlarına göre belirlenmelidir.
Hesapların sınırı: Bu rapordaki formüller ön boyutlandırma ve saha verilerini değerlendirme amacı taşır. Oda havası hesabı tek başına cihaz seçimi, uygulama süresi veya biyolojik etkinlik garantisi sağlamaz. Kesin plan için EKO 9 etiket/kılavuz değerleri, alanın ısı kayıpları, yükü ve profesyonel ölçüm sonuçları birlikte değerlendirilmelidir.
